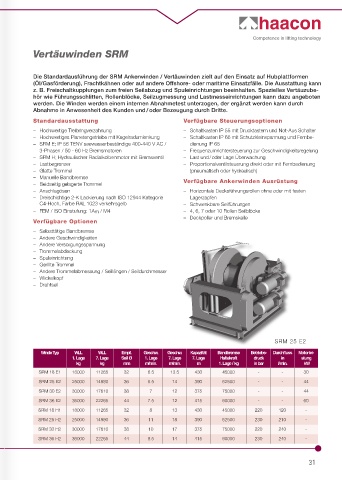

Vertäuwinden SRM

Die Standardausführung der SRM Ankerwinden / Vertäuwinden zielt auf den Einsatz auf Hubplattformen
(Öl/Gasförderung), Frachtkähnen oder auf andere Offshore- oder maritime Einsatzfälle. Die Ausstattung kann
z. B. Freischaltkupplungen zum freien Seilabzug und Spuleinrichtungen beeinhalten. Spezielles Vertäuzube-
hör wie Führungsschlitten, Rollenblöcke, Seilzugmessung und Lastmesseinrichtungen kann dazu angeboten
werden. Die Winden werden einem internen Abnahmetest unterzogen, der ergänzt werden kann durch
Abnahme in Anwesenheit des Kunden und / oder Bezeugung durch Dritte.
Standardausstattung Verfügbare Steuerungsoptionen
– Hochwertige Treibringverzahnung – Schaltkasten IP 55 mit Drucktastern und Not-Aus Schalter
– Hochwertiges Planetengetriebe mit Kegelradumlenkung – Schaltkasten IP 66 mit Schutzkleinspannung und Fernbe-
– SRM E; IP 56 TENV seewasserbeständige 400-440 V AC / dienung IP 65
3-Phasen / 50 - 60 Hz Bremsmotoren – Frequenzumrichtersteuerung zur Geschwindigkeitsregelung
– SRM H; Hydraulischer Radialkolbenmotor mit Bremsventil – Last und / oder Lage Überwachung
– Lastbegrenzer – Proportionalventilsteuerung direkt oder mit Fernbedienung
– Glatte Trommel (pneumatisch oder hydraulisch)
– Manuelle Bandbremse
– Beidseitig gelagerte Trommel Verfügbare Ankerwinden Ausrüstung
– Anschlagösen – Horizontale Decksführungsrollen ohne oder mit festen
– Dreischichtige 2-K Lackierung nach ISO 12944 Kategorie Lagerzapfen
C4-Hoch, Farbe RAL 1023 verkehrsgelb – Schwenkbare Seilführungen
– FEM / ISO Einstufung: 1Am / M4 – 4, 6, 7 oder 10 Rollen Seilblöcke
– Deckpoller und Bremskeile
Verfügbare Optionen
– Selbsttätige Bandbremse
– Andere Geschwindigkeiten
– Andere Versorgungsspannung
– Trommelabdeckung
– Spuleinrichtung
– Gerillte Trommel
– Andere Trommelabmessung / Seillängen / Seildurchmesser
– Wickelkopf
– Drahtseil

SRM 25 E2

Winde Typ WLL WLL Empf. Geschw. Geschw. Kapazität Bandbremse Betriebs- Durchfluss Motorlei-
1. Lage 7. Lage Seil Ø 1. Lage 7. Lage 7. Lage Haltekraft druck in stung
kg kg mm m/min. m/min. m 1. Lage / kg in bar l/min. kW
SRM 18 E1 18000 11265 32 8.5 13.5 430 45000 - - 30
SRM 25 E2 25000 14980 36 8.5 14 390 62500 - - 44
SRM 30 E2 30000 17610 38 7 12 375 75000 - - 44
SRM 36 E2 36000 22265 44 7.5 12 415 90000 - - 60
SRM 18 H1 18000 11265 32 8 13 430 45000 220 120 -
SRM 25 H2 25000 14980 36 11 18 390 62500 230 210 -
SRM 30 H2 30000 17610 38 10 17 375 75000 220 240 -

SRM 36 H2 36000 22265 44 8.5 14 415 90000 230 240 -
