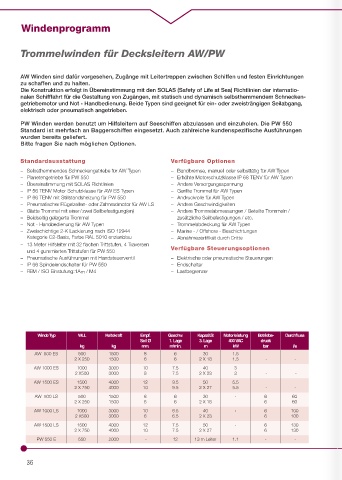

Page 36 - haacon industrieseilwinden

Windenprogramm

Trommelwinden für Decksleitern AW/PW

AW Winden sind dafür vorgesehen, Zugänge mit Leitertreppen zwischen Schiffen und festen Einrichtungen
zu schaffen und zu halten.
Die Konstruktion erfolgt in Übereinstimmung mit den SOLAS (Safety of Life at Sea) Richtlinien der internatio-
nalen Schifffahrt für die Gestaltung von Zugängen, mit statisch und dynamisch selbsthemmendem Schnecken-
getriebemotor und Not - Handbedienung. Beide Typen sind geeignet für ein- oder zweisträngigen Seilabgang,
elektrisch oder pneumatisch angetrieben.

PW Winden werden benutzt um Hilfsleitern auf Seeschiffen abzulassen und einzuholen. Die PW 550
Standard ist mehrfach an Baggerschiffen eingesetzt. Auch zahlreiche kundenspezifische Ausführungen
wurden bereits geliefert.
Bitte fragen Sie nach möglichen Optionen.

Standardausstattung Verfügbare Optionen

– Selbsthemmendes Schneckengetriebe für AW Typen – Bandbremse, manuell oder selbsttätig für AW Typen
– Planetengetriebe für PW 550 – Erhöhte Motorschutzklasse IP 68 TENV für AW Typen
– Übereinstimmung mit SOLAS Richtlinien – Andere Versorgungsspannung
– IP 56 TENV Motor Schutzklasse für AW ES Typen – Gerillte Trommel für AW Typen
– IP 66 TENV mit Stillstandsheizung für PW 550 – Andruckrolle für AW Typen
– Pneumatischer Flügelzellen- oder Zahnradmotor für AW LS – Andere Geschwindigkeiten
– Glatte Trommel mit einer / zwei Seilbefestigung(en) – Andere Trommelabmessungen / Geteilte Trommeln /
– Beidseitig gelagerte Trommel zusätzliche Seilbefestigungen / etc.
– Not - Handbedienung für AW Typen – Trommelabdeckung für AW Typen
– Zweischichtige 2-K Lackierung nach ISO 12944 – Marine - / Offshore - Beschichtungen
Kategorie C2-Basis, Farbe RAL 5010 enzianblau – Abnahmezertifi kat durch Dritte
– 13 Meter Hilfsleiter mit 32 fl achen Trittstufen, 4 Traversen
und 4 gummierten Trittstufen für PW 550 Verfügbare Steuerungsoptionen
– Pneumatische Ausführungen mit Handsteuerventil – Elektrische oder pneumatische Steuerungen
– IP 66 Spindelendschalter für PW 550 – Endschalter
– FEM / ISO Einstufung:1Am / M4 – Lastbegrenzer

Winde Typ WLL Haltekraft Empf. Geschw. Kapazität Motorleistung Betriebs- Durchfluss

Seil Ø 1. Lage 3. Lage 400 VAC druck
kg kg mm. m/min. m kW bar l/s
AW 500 ES 500 1500 8 6 30 1.5
2 X 250 1500 6 6 2 X 18 1.5 - -
AW 1000 ES 1000 3000 10 7.5 40 3
2 X500 3000 8 7.5 2 X 23 3 - -
AW 1500 ES 1500 4000 12 9.5 50 5.5
2 X 750 4000 10 9.5 2 X 27 5.5 - -
AW 500 LS 500 1500 8 6 30 - 6 60
2 X 250 1500 6 6 2 X 18 6 60
AW 1000 LS 1000 3000 10 6.5 40 - 6 100
2 X500 3000 8 6.5 2 X 23 6 100
AW 1500 LS 1500 4000 12 7.5 50 - 6 130
2 X 750 4000 10 7.5 2 X 27 6 130
PW 550 E 550 2000 - 12 13 m Leiter 1.1 - -
