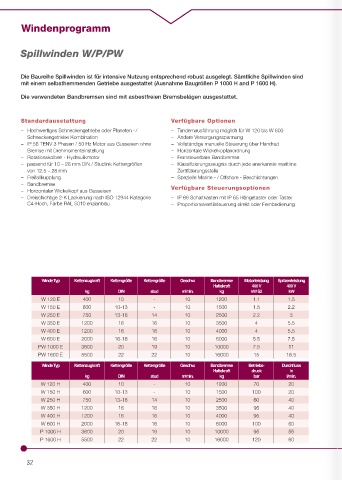

Windenprogramm
Spillwinden W/P/PW
Die Baureihe Spillwinden ist für intensive Nutzung entsprechend robust ausgelegt. Sämtliche Spillwinden sind
mit einem selbsthemmenden Getriebe ausgestattet (Ausnahme Baugrößen P 1000 H and P 1600 H).
Die verwendeten Bandbremsen sind mit asbestfreien Bremsbelägen ausgestattet.
Standardausstattung Verfügbare Optionen
– Hochwertiges Schneckengetriebe oder Planeten - / – Tandemausführung möglich für W 120 bis W 600
Schneckengetriebe Kombination – Andere Versorgungsspannung
– IP 56 TENV 3 Phasen / 50 Hz Motor aus Gusseisen ohne – Vollständige manuelle Steuerung über Handrad
Bremse mit Drehmomenteinstellung – Horizontale Wickelkopfanordnung
– Rotationskolben - Hydraulikmotor – Fernsteuerbare Bandbremse
– passend für 10 – 28 mm DIN / Studlink Kettengrößen – Klassifi zierungszeugnis durch jede anerkannte maritime
von 12.5 – 28 mm Zertifi zierungsstelle
– Freifallkupplung – Spezielle Marine - / Offshore - Beschichtungen
– Bandbremse
– Horizontaler Wickelkopf aus Gusseisen Verfügbare Steuerungsoptionen
– Dreischichtige 2-K Lackierung nach ISO 12944 Kategorie – IP 66 Schaltkasten mit IP 65 Hängetaster oder Taster
C4-Hoch, Farbe RAL 5010 enzianblau – Proportionalventilsteuerung direkt oder Fernbedienung
Winde Typ Kettenzugkraft Kettengröße Kettengröße Geschw. Bandbremse Motorleistung Spitzenleistung
Haltekraft 400 V 400 V
kg DIN stud m/min. kg kW S2 kW
W 120 E 400 10 - 10 1200 1.1 1.5
W 150 E 600 10-13 - 10 1500 1.5 2.2
W 250 E 750 13-16 14 10 2500 2.2 3
W 350 E 1200 16 16 10 3500 4 5.5
W 400 E 1200 16 16 10 4000 4 5.5
W 600 E 2000 16-18 16 10 6000 5.5 7.5
PW 1000 E 3600 20 19 10 10000 7.5 11
PW 1600 E 5500 22 22 10 16000 15 18.5
Winde Typ Kettenzugkraft Kettengröße Kettengröße Geschw. Bandbremse Betriebs- Durchfluss
Haltekraft druck in
kg DIN stud m/min. kg bar l/min.
W 120 H 400 10 - 10 1200 70 20
W 150 H 600 10-13 - 10 1500 100 20
W 250 H 750 13-16 14 10 2500 60 40
W 350 H 1200 16 16 10 3500 95 40
W 400 H 1200 16 16 10 4000 95 40
W 600 H 2000 16-18 16 10 6000 100 60
P 1000 H 3600 20 19 10 10000 95 55
P 1600 H 5500 22 22 10 16000 120 60
