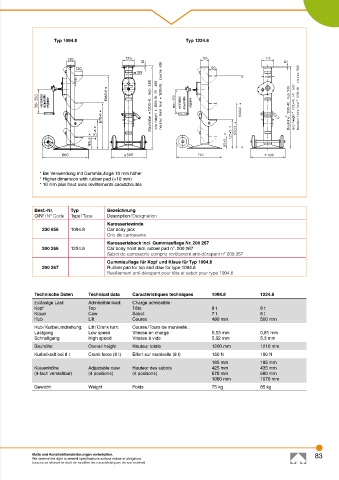

Page 83 - haacon nutzfahrzeugtechnik

Typ 1094.8 Typ 1224.8

* Bei Verwendung mit Gummiauflage 10 mm höher
* Higher dimension with rubber pad (+10 mm)
* 10 mm plus haut avec revêtements caoutchoutés

Best.-Nr. Typ Bezeichnung
O/N° / N° Code Type / Type Description / Désignation
Karosseriewinde
230 656 1094.8 Car body jack
Cric de carrosserie
Karosseriebock incl. Gummiauflage Nr. 200 267
200 266 1224.8 Car body hoist incl. rubber pad n°. 200 267
Sabot de carrosserie compris revêtement anti-dérapant n° 200 267
Gummiauflage für Kopf und Klaue für Typ 1094.8
200 267 Rubber pad for top and claw for type 1094.8
Revêtement anti-dérapant pour tête et sabot pour type 1094.8

Technische Daten Technical data Caractéristiques techniques 1094.8 1224.8
zulässige Last: Admissible load: Charge admissible :
Kopf Top Tête 8 t 8 t
Klaue Caw Sabot 7 t 5 t
Hub Lift Course 480 mm 500 mm
Hub / Kurbelumdrehung: Lift / Crank turn: Course / Tours de manivelle :
Lastgang Low speed Vitesse en charge 0,53 mm 0,81 mm
Schnellgang High speed Vitesse à vide 5,32 mm 5,3 mm
Bauhöhe Overall height Hauteur totale 1200 mm 1210 mm
Kurbelkraft bei 8 t Crank force (8 t) Effort sur manivelle (8 t) 150 N 150 N
185 mm 195 mm
Klauenhöhe Adjustable claw Hauteur des sabots 425 mm 435 mm
(4-fach verstellbar) (4 positions) (4 positions) 670 mm 680 mm
1060 mm 1070 mm
Gewicht Weight Poids 75 kg 85 kg

Maße und Konstruktionsänderungen vorbehalten. 83
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
