P. 89

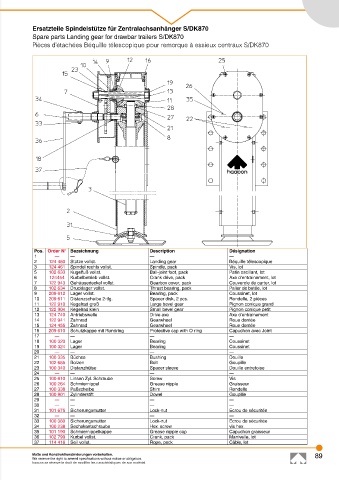

Ersatzteile Spindelstütze für Zentralachsanhänger S/DK870
Spare parts Landing gear for drawbar trailers S/DK870
Pièces d’étachées Béquille télescopique pour remorque à essieux centraux S/DK870
Pos. Order N° Bezeichnung Description Désignation
1 — — — —
2 124 480 Stütze vollst. Landing gear Béquille télescopique
3 124 461 Spindel rechts vollst. Spindle, pack Vis, lot
5 102 633 Kugelfuß vollst. Ball-joint foot, pack Patin oscillant, lot
6 124454 Kurbelbetrieb vollst. Crank drive, pack Axe d‘entrainement, lot
7 122 943 Gehäusedeckel vollst. Gearbox cover, pack Couvercle de carter, lot
8 102 634 Drucklager vollst. Thrust bearing, pack Palier de butée, lot
9 209 612 Lager vollst. Bearing, pack Coussinet, lot
10 209 611 Distanzscheibe 2-tlg. Spacer disk, 2 pcs. Rondelle, 2 pièces
11 122 910 Kegelrad groß Large bevel gear Pignon conique grand
12 122 904 Kegelrad klein Small bevel gear Pignon conique petit
13 124 740 Antriebswelle Drive axe Axe d‘entrainement
14 122 941 Zahnrad Gearwheel Roue dentée
15 124 455 Zahnrad Gearwheel Roue dentée
16 209 610 Schutzkappe mit Rundring Protective cap with O ring Capuchon avec Joint
17 — — — —
18 100 320 Lager Bearing Coussinet
19 100 324 Lager Bearing Coussinet
20 — — — —
21 100 335 Büchse Bushing Douille
22 102 685 Bolzen Bolt Goupille
23 100 340 Distanzhülse Spacer sleeve Douille entretoise
24 — — — —
25 100 610 Linsen Zyl. Schraube Screw Vis
26 100 264 Schmiernippel Grease nipple Graisseur
27 100 338 Paßscheibe Shim Rondelle
28 100 901 Zylinderstift Dowel Goupille
29 — — — —
30 — — — —
31 101 675 Sicherungsmutter Lock-nut Ecrou de sécuritée
32 — — — —
33 100 380 Sicherungsmutter Lock-nut Ecrou de sécuritée
34 100 238 Sechskantschraube Hex. screw vis hex.
35 101 190 Schmiernippelkappe Grease nipple cap Capuchon graisseur
36 102 799 Kurbel vollst. Crank, pack Manivelle, lot
37 114 416 Seil vollst. Rope, pack Câble, lot
