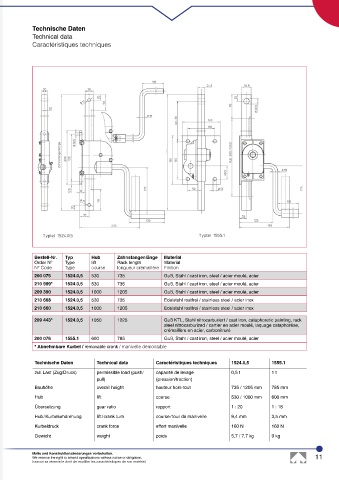

Page 11 - haacon industriehebetechnik
P. 11
Technische Daten
Technical data
Caractéristiques techniques
Bestell-Nr. Typ Hub Zahnstangenlänge Material
Order N° Type lift Rack length Material
N° Code Type course longueur crémaillère Finition
200 075 1524.0,5 530 735 Guß, Stahl / cast iron, steel / acier moulé, acier
210 999* 1524.0,5 530 735 Guß, Stahl / cast iron, steel / acier moulé, acier
209 390 1524.0,5 1000 1205 Guß, Stahl / cast iron, steel / acier moulé, acier
210 668 1524.0,5 530 735 Edelstahl rostfrei / stainless steel / acier inox
210 660 1524.0,5 1000 1205 Edelstahl rostfrei / stainless steel / acier inox
209 443* 1524.0,5 1050 1225 Guß KTL, Stahl nitrocarburiert / cast iron, cataphoretic painting, rack
steel nitrocarburized / cartier en acier moulé, laquage cataphorése,
crémaillère en acier, carbonitruré
200 076 1555.1 600 785 Guß, Stahl / cast iron, steel / acier moulé, acier
* Abnehmbare Kurbel / removable crank / manivelle démontable
Technische Daten Technical data Caractéristiques techniques 1524.0,5 1555.1
zul. Last (Zug/Druck) permissible load (push/ capacité de levage 0,5 t 1 t
pull) (pression/traction)
Bauhöhe overall height hauteur hors-tout 735 / 1205 mm 785 mm
Hub lift course 530 / 1000 mm 600 mm
Übersetzung gear ratio rapport 1 : 20 1 : 18
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 9,4 mm 3,5 mm
Kurbeldruck crank force effort manivelle 160 N 160 N
Gewicht weight poids 5,7 / 7,7 kg 9 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 11
haacon se réserve le droit de modifier les caractéristiques de son matériel.
