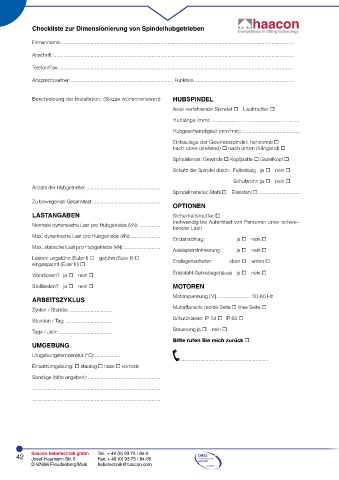

Checkliste zur Dimensionierung von Spindelhubgetrieben Competence in lifting technology

Firmenname: ...................................................................................................................................................................
Anschrift: .........................................................................................................................................................................

Telefon/Fax: .....................................................................................................................................................................

Ansprechpartner: ........................................................................ Funktion ......................................................................

Beschreibung der Installation: (Skizze wünschenswert) HUBSPINDEL
Axial verfahrende Spindel  Laufmutter 

Hublänge (mm): ......................................................
Hubgeschwindigkeit (mm/min): .........................................
Einbaulage der Gewindespindel: horizontal 
nach oben (stehend)  nach unten (hängend) 
Spindelende: Gewinde  Kopfplatte  Gabelkopf 

Schutz der Spindel durch: Faltenbalg ja  nein 
Schutzrohr: ja  nein 
Anzahl der Hubgetriebe: ....................................................
Spindelmaterial: Stahl  Edelstahl  ..............................
Zu bewegende Gesamtlast ................................................
OPTIONEN
LASTANGABEN Sicherheitsmutter 
(notwendig bei Aufenthalt von Personen unter schwe-
Normale dynamische Last pro Hubgetriebe (kN): ..............
bender Last)
Max. dynamische Last pro Hubgetriebe (kN):.....................
Endanschlag: ja  nein 
Max. statische Last pro Hubgetriebe (kN): .........................
Axialspielminimierung : ja  nein 
Lasten: ungeführt (Euler I)  geführt (Euler II)  Endlagenschalter: oben  unten 
eingespannt (Euler III) 
Edelstahl-Getriebegehäuse ja  nein 
Vibrationen? ja  nein 
Stoßlasten? ja  nein  MOTOREN
Motorspannung [ V ] ....................... 50-60 Hz
ARBEITSZYKLUS
Zyklen / Stunde: .............................. Motorflansch: rechte Seite  linke Seite 

Stunden / Tag: ................................ Schutzklasse: IP 54  IP 65 
Tage / Jahr: ..................................... Steuerung ja  nein 
Bitte rufen Sie mich zurück 
UMGEBUNG
Umgebungstemperatur (°C): ..................
..............................................................
Einsatzumgebung:  staubig  nass  korrosiv
Sonstige (bitte angeben): ...................................................
..........................................................................................

..........................................................................................
