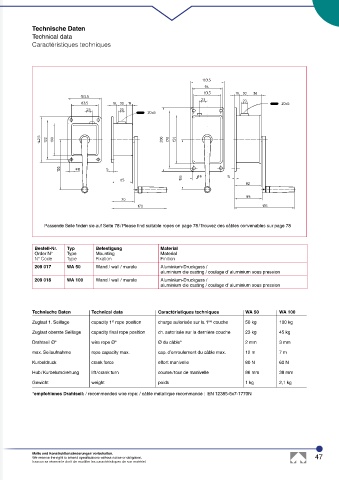

Page 47 - haacon industriehebetechnik
P. 47
Technische Daten
Technical data
Caractéristiques techniques
Passende Seile finden sie auf Seite 78 / Please find suitable ropes on page 78 / Trouvez des câbles convenables sur page 78
Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
209 017 WA 50 Wand / wall / murale Aluminium-Druckguss /
aluminium die casting / coulage d’ aluminium sous pression
209 018 WA 100 Wand / wall / murale Aluminium-Druckguss /
aluminium die casting / coulage d’ aluminium sous pression
Technische Daten Technical data Caractéristiques techniques WA 50 WA 100
Zuglast 1. Seillage capacity 1 rope position charge autorisée sur la 1 couche 50 kg 100 kg
st
ère
Zuglast oberste Seillage capacity final rope position ch. autorisée sur la dernière couche 23 kg 45 kg
Drahtseil Ø* wire rope Ø* Ø du câble* 2 mm 3 mm
max. Seilaufnahme rope capacity max. cap. d’enroulement du câble max. 12 m 7 m
Kurbeldruck crank force effort manivelle 80 N 60 N
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 96 mm 38 mm
Gewicht weight poids 1 kg 2,1 kg
*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x7-1770N
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 47
haacon se réserve le droit de modifier les caractéristiques de son matériel.
