P. 55

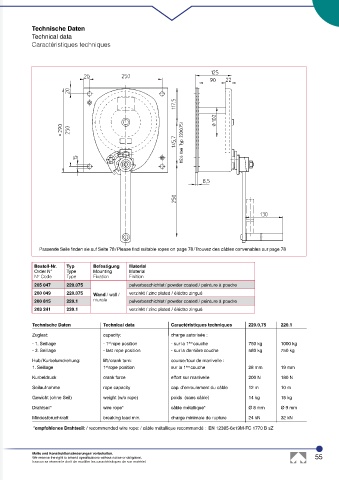

Technische Daten
Technical data
Caractéristiques techniques
Passende Seile finden sie auf Seite 78 / Please find suitable ropes on page 78 / Trouvez des câbles convenables sur page 78
Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
205 047 220.075 pulverbeschichtet / powder coated / peinture à poudre
200 049 220.075 Wand / wall / verzinkt / zinc plated / éléctro zingué
200 815 220.1 murale pulverbeschichtet / powder coated / peinture à poudre
203 241 220.1 verzinkt / zinc plated / éléctro zingué
Technische Daten Technical data Caractéristiques techniques 220.0,75 220.1
Zuglast: capacity: charge autorisée :
st
- 1. Seillage - 1 rope position - sur la 1 ère couche 750 kg 1000 kg
- 3. Seillage - last rope position - sur la dernière couche 580 kg 750 kg
Hub / Kurbelumdrehung: lift / crank turn: course / tour de manivelle :
1. Seillage 1 rope position sur la 1 ère couche 28 mm 19 mm
st
Kurbeldruck crank force effort sur manivelle 200 N 180 N
Seilaufnahme rope capacity cap. d’enroulement du câble 12 m 10 m
Gewicht (ohne Seil) weight (w/o rope) poids (sans câble) 14 kg 15 kg
Drahtseil* wire rope* câble métallique* Ø 8 mm Ø 9 mm
Mindestbruchkraft breaking load min. charge minimale de rupture 24 kN 32 kN
*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 55
haacon se réserve le droit de modifier les caractéristiques de son matériel.
