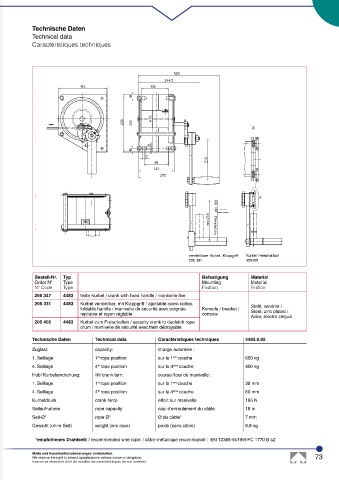

Technische Daten
Technical data
Caractéristiques techniques

Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
205 347 4483 feste Kurbel / crank with fixed handle / manivelle fixe
205 331 4483 Kurbel verstellbar, mit Klappgriff / ajustable crank radius, Stahl, verzinkt /
foldable handle / manivelle de sécurité avec poignée Konsole / bracket / Steel, zinc plated /
repliable et rayon réglable console
Acier, éléctro zingué
205 405 4483 Kurbel zum Freischalten / security crank to declutch rope
drum / manivelle de sécurité avec frein débrayable

Technische Daten Technical data Caractéristiques techniques 4483.0,65
Zuglast: capacity: charge autorisée :
1. Seillage 1 rope position sur la 1 ère couche 650 kg
st
4. Seillage 4 rope position sur la 4 ème couche 400 kg
th
Hub / Kurbelumdrehung: lift / crank turn: course / tour de manivelle :
1. Seillage 1 rope position sur la 1 ère couche 39 mm
st
4. Seillage 4 rope position sur la 4 ème couche 60 mm
th
Kurbeldruck crank force effort sur manivelle 195 N
Seilaufnahme rope capacity cap. d’enroulement du câble 18 m
Seil-Ø* rope Ø* Ø du câble* 7 mm
Gewicht (ohne Seil) weight (w/o rope) poids (sans câble) 8,8 kg

*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 73
haacon se réserve le droit de modifier les caractéristiques de son matériel.
