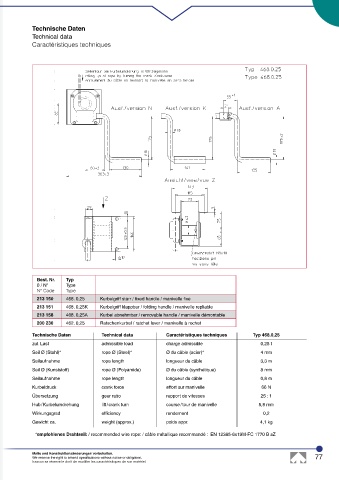

Page 77 - haacon industriehebetechnik

Technische Daten
Technical data
Caractéristiques techniques

Best. Nr. Typ
0 / N° Type
N° Code Type
213 150 468. 0,25 Kurbelgriff starr / fixed handle / manivelle fixe
213 151 468. 0,25K Kurbelgriff klappbar / folding handle / manivelle repliable
213 158 468. 0,25A Kurbel abnehmbar / removable handle / manivelle démontable
200 230 462. 0,25 Ratschenkurbel / ratchet lever / manivelle à rochet

Technische Daten Technical data Caractéristiques techniques Typ 468.0,25
zul. Last admissible load charge admissible 0,25 t
Seil Ø (Stahl)* rope Ø (Steel)* Ø du câble (acier)* 4 mm
Seilaufnahme rope length longueur du câble 3,3 m
Seil Ø (Kunststoff) rope Ø (Polyamide) Ø du câble (synthétique) 8 mm
Seilaufnahme rope length longueur du câble 0,8 m
Kurbeldruck crank force effort sur manivelle 66 N
Übersetzung gear ratio rapport de vitesses 25 : 1
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 5,8 mm
Wirkungsgrad efficiency rendement 0,2
Gewicht ca. weight (approx.) poids appr. 4,1 kg

*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 77
haacon se réserve le droit de modifier les caractéristiques de son matériel.
