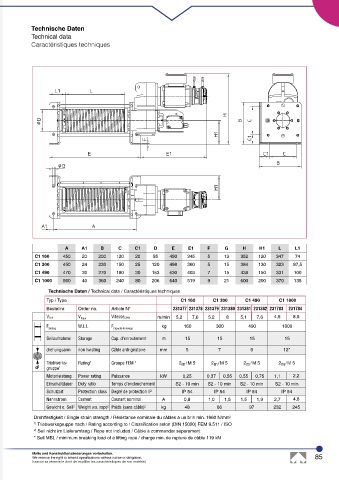

Technische Daten
Technical data
Caractéristiques techniques

A A1 B C C1 D E E1 F G H H1 L L1
C1 160 450 20 200 120 20 85 490 345 5 13 352 120 347 74
C1 300 450 24 230 150 25 120 498 360 5 15 384 130 323 87,5
C1 490 470 30 270 180 30 153 530 403 7 15 438 150 331 100
C1 1000 560 40 360 240 80 206 640 519 9 21 600 200 370 135
Technische Daten / Technical data / Caractéristiques techniques
Typ / Type C1 160 C1 300 C1 490 C1 1000
Bestellnr. Order no. Article N° 231377 231378 231379 231380 231381 231382 231783 231784
VSeil V Rope VitesseCâble m/min 5,2 7,6 5,2 8 5,1 7,6 4,8 8,5
F Seilzug W.L.L F Capacité de levage kg 160 300 490 1000

Seilaufnahme Storage Cap. d‘enroulement m 15 15 15 15
drehungsarm non twisting Câble anti-giratoire mm 5 7 9 12*

Triebwerks- Rating 1 Groupe FEM 1 2 / M 5 2 / M 5 2 / M 5 2 / M 5
m
m
m
m
d 2 gruppe 1
Motorleistung Power rating Puissance kW 0,25 0,37 0,55 0,55 0,75 1,1 2,2
Einschaltdauer Duty ratio Temps d‘enclenchement S2 - 10 min S2 - 10 min S2 - 10 min S2 - 10 min
Schutzart Protection class Degré de protection IP IP 54 IP 54 IP 54 IP 54
Nennstrom Current Courant nominal A 0,8 1,0 1,5 1,5 1,9 2,7 4,8
2
Gewicht o. Seil 2 Weight wo. rope Poids (sans câble) 2 kg 48 66 97 232 245
Drahtfestigkeit / Single strain strength / Résistance nominale du câbles à un brin min. 1960 N/mm 2
1) Triebwerksgruppe nach / Rating according to / Classification selon (DIN 15020) FEM 9.511 / ISO
2) Seil nicht im Lieferumfang / Rope not included / Câble à commander séparement
* Seil MBL / minimum breaking load of a lifting rope / charge min. de rupture de câble 119 kN

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 85
haacon se réserve le droit de modifier les caractéristiques de son matériel.
