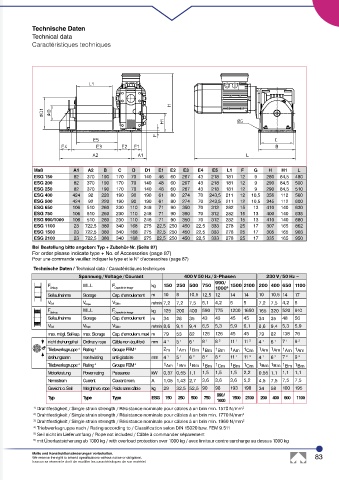

Technische Daten
Technical data
Caractéristiques techniques

Maß A1 A2 B C D D1 E1 E2 E3 E4 E5 L1 F G H H1 L
ESG 150 82 370 190 170 70 140 48 60 267 43 218 181 12 9 280 84,5 480
ESG 200 82 370 190 170 70 140 48 60 267 43 218 181 12 9 290 84,5 500
ESG 250 82 370 190 170 70 140 48 60 267 43 218 181 12 9 290 84,5 510
ESG 400 424 92 220 190 90 190 61 80 274 70 243,5 211 12 10,5 356 112 560
ESG 500 424 92 220 190 90 190 61 80 274 70 243,5 211 12 10,5 345 112 600
ESG 650 106 510 260 230 110 248 71 90 350 70 312 282 15 13 410 140 630
ESG 750 106 510 260 230 110 248 71 90 350 70 312 282 15 13 400 140 635
ESG 990/1000 106 510 260 230 110 248 71 90 350 70 312 282 15 13 410 140 680
ESG 1100 23 722,5 380 340 168 275 22,5 250 450 22,5 333 278 25 17 307 165 862
ESG 1500 23 722,5 380 340 168 275 22,5 250 450 22,5 333 278 25 17 305 165 903
ESG 2100 23 722,5 380 340 168 275 22,5 250 450 22,5 333 278 25 17 335 165 950
Bei Bestellung bitte angeben: Typ + Zubehör-Nr. (Seite 87)
For order please indicate type + No. of Accessories (page 87)
Pour une commande veuillez indiquer le type et le N° d‘accessoires (page 87)
Technische Daten / Technical data / Caractéristiques techniques
Spannung / Voltage / Courant 400 V 50 Hz / 3-Phasen 230 V / 50 Hz ~
990/
F W.L.L F kg 150 250 500 750 1500 2100 200 400 650 1100
Seilzug Capacité de levage 1000 6
Seilaufnahme Storage Cap. d‘enroulement m 10 8 10,5 12,5 12 14 14 10 10,5 14 17
m/min 7,2 7,2 7,5 5,1 4,2 5 5 7,2 7,5 4,2 5
VSeil V Rope VCâble
F Seilzug W.L.L F Capacité de levage kg 125 200 400 590 775 1200 1650 165 320 520 910
Seilaufnahme Storage Cap. d‘enroulement m 34 28 35 43 43 45 45 34 35 48 56
VSeil VRope VCâble m/min 8,6 9,1 9,4 6,5 5,3 5,9 6,1 8,6 9,4 5,3 5,9
max. mögl. Seilkap. max. Storage Cap. d‘enroulem. maxi m 79 53 82 126 126 45 45 79 82 138 76
nicht drehungsfrei Ordinary rope Câble non équilibré mm 4 1 5 1 6 1 8 1 8 2 11 1 11 2 4 1 6 1 7 1 9 2
d 5 Triebwerksgruppe Rating 4 Groupe FEM 4 2 m 1 Am 1 Bm 1 Bm 1 Bm 1 Am 1 Cm 1 Am 1 Am 1 Am 1 Am
4
drehungsarm non twisting anti-giratoire mm 4 1 5 1 6 2 8 2 8 2 11 1 11 3 4 1 6 2 7 2 9 2
Triebwerksgruppe Rating 4 Groupe FEM 4 1 Am 1 Bm 1 Bm 1 Bm 1 Cm 1 Bm 1 Cm 1 Bm 1 Bm 1 Bm 1 Bm
4
Motorleistung Power rating Puissance kW 0,37 0,55 1,1 1,5 1,5 1,5 2,2 0,55 1,1 1,1 1,1
Nennstrom Current Courant nom. A 1,05 1,43 2,7 3,6 3,6 3,6 5,2 4,5 7,5 7,5 7,5
Gewicht o. Seil Weight wo. rope Poids sans câble kg 29 32,5 52,5 90 98 193 198 34 58 100 195
990 /
Typ Type Type ESG 150 250 500 750 1500 2100 200 400 600 1100
1000
1) Drahtfestigkeit / Single strain strength / Résistance nominale pour câbles à un brin min. 1570 N/mm 2
2) Drahtfestigkeit / Single strain strength / Résistance nominale pour câbles à un brin min. 1770 N/mm 2
3) Drahtfestigkeit / Single strain strength / Résistance nominale pour câbles à un brin min. 1960 N/mm 2
4) Triebwerksgruppe nach / Rating according to / Classification selon DIN 15020 bzw. FEM 9.511
5) Seil nicht im Lieferumfang / Rope not included / Câble à commander séparement
6) mit Überlastsicherung ab 1000 kg / with overload protection over 1000 kg / avec limiteur contre surcharge au dessus 1000 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 83
haacon se réserve le droit de modifier les caractéristiques de son matériel.
