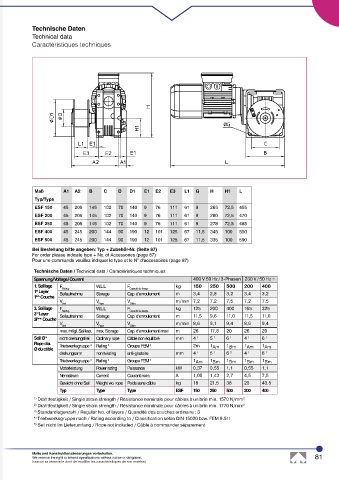

Technische Daten
Technical data
Caractéristiques techniques

Maß A1 A2 B C D D1 E1 E2 E3 L1 G H H1 L
Typ/Type
ESF 150 45 205 145 102 70 140 9 76 111 61 9 265 72,5 455
ESF 200 45 205 145 102 70 140 9 76 111 61 9 280 72,5 470
ESF 250 45 205 145 102 70 140 9 76 111 61 9 278 72,5 485
ESF 400 45 245 200 144 90 190 12 101 125 67 11,5 345 100 550
ESF 500 45 245 200 144 90 190 12 101 125 67 11,5 335 100 590
Bei Bestellung bitte angeben: Typ + Zubehör-Nr. (Seite 87)
For order please indicate type + No. of Accessories (page 87)
Pour une commande veuillez indiquer le type et le N° d‘accessoires (page 87)

Technische Daten / Technical data / Caractéristiques techniques
Spannung / Voltage / Courant 400 V 50 Hz / 3-Phasen 230 V / 50 Hz ~
1. Seillage F Seilzug W.L.L F Capacité de levage kg 150 250 500 200 400
1 Layer Seilaufnahme Storage Cap. d‘enroulement m 3,4 2,8 3,2 3,4 3,2
st
ère
1 Couche
V V V m/min 7,2 7,2 7,5 7,2 7,5
Seil Rope Câble
3. Seillage F Seilzug W.L.L F Capacité de levage kg 125 200 400 165 325
3 Layer Seilaufnahme Storage Cap. d‘enroulement m 11,5 9,6 11,0 11,5 11,0
rd
3i Couche
ème
V V V m/min 8,6 9,1 9,4 8,6 9,4
Seil Rope Câble
max. mögl. Seilkap. max. Storage Cap. d‘enroulement maxi m 26 17,8 20 26 20
Seil Ø 5 nicht drehungsfrei Ordinary rope Câble non équilibré mm 4 1 5 1 6 1 4 1 6 1
Rope dia. Triebwerksgruppe 4 Rating 4 Groupe FEM 4 2m 1 1 1 1
Ø du câble Am Bm Am Am
drehungsarm non twisting anti-giratoire mm 4 1 5 1 6 2 4 1 6 1
Triebwerksgruppe 4 Rating 4 Groupe FEM 4 1 Am 1 Bm 1 Bm 1 Bm 1 Bm
Motorleistung Power rating Puissance kW 0,37 0,55 1,1 0,55 1,1
Nennstrom Current Courant nom. A 1,05 1,43 2,7 4,5 7,5
Gewicht ohne Seil Weight wo. rope Poids sans câble kg 18 21,5 38 23 43,5
Typ Type Type ESF 150 250 500 200 400
1) Drahtfestigkeit / Single strain strength / Résistance nominale pour câbles à un brin min. 1570 N/mm 2
2) Drahtfestigkeit / Single strain strength / Résistance nominale pour câbles à un brin min. 1770 N/mm 2
3) Standardlagenzahl / Regular No. of layers / Quandité des couches ordinaire : 3
4) Triebwerksgruppe nach / Rating according to / Classification selon DIN 15020 bzw. FEM 9.511
5) Seil nicht im Lieferumfang / Rope not included / Câble à commander séparement

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 81
haacon se réserve le droit de modifier les caractéristiques de son matériel.
