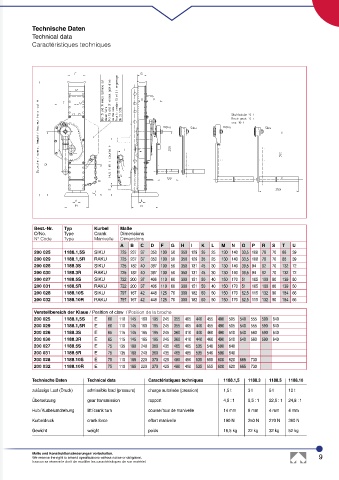

Technische Daten
Technical data
Caractéristiques techniques
Best.-Nr. Typ Kurbel Maße
O/No. Type Crank Dimensions
N° Code Type Manivelle Dimensions
A B C D F G H I K L M N O P R S T U
200 025 1188.1,5S SIKU 725 237 37 350 100 50 350 129 35 25 130 140 33,5 108 78 70 86 39
200 029 1188.1,5R RAKU 725 237 37 350 100 50 350 129 35 25 130 140 33,5 108 78 70 86 39
200 026 1188.3S SIKU 725 182 40 387 100 50 350 131 45 30 130 140 39,5 94 92 70 132 72
200 030 1188.3R RAKU 725 182 40 387 100 50 350 131 45 30 130 140 39,5 94 92 70 132 72
200 027 1188.5S SIKU 722 200 37 406 110 60 300 151 50 40 150 170 51 105 100 80 139 50
200 031 1188.5R RAKU 722 200 37 406 110 60 300 151 50 40 150 170 51 105 100 80 139 50
200 028 1188.10S SIKU 797 167 42 448 125 70 300 182 60 50 150 170 62,5 115 132 90 184 66
200 032 1188.10R RAKU 797 167 42 448 125 70 300 182 60 50 150 170 62,5 115 132 90 184 66
Verstellbereich der Klaue / Position of claw / Position de la broche
200 025 1188.1,5S E 60 110 145 160 195 245 355 405 440 455 490 505 540 555 590 640
200 029 1188.1,5R E 60 110 145 160 195 245 355 405 440 455 490 505 540 555 590 640
200 026 1188.3S E 65 115 145 165 195 245 360 410 440 460 490 510 540 560 590 640
200 030 1188.3R E 65 115 145 165 195 245 360 410 440 460 490 510 540 560 590 640
200 027 1188.5S E 75 135 180 240 360 435 465 485 535 540 590 640
200 031 1188.5R E 75 135 180 240 360 435 465 485 535 540 590 640
200 028 1188.10S E 75 110 185 220 370 425 480 490 535 555 600 620 665 730
200 032 1188.10R E 75 110 185 220 370 425 480 490 535 555 600 620 665 730
Technische Daten Technical data Caractéristiques techniques 1188.1,5 1188.3 1188.5 1188.10
zulässige Last (Druck) admissible load (pressure) charge autorisée (pression) 1,5 t 3 t 5 t 10 t
Übersetzung gear transmission rapport 4,5 : 1 9,5 : 1 22,5 : 1 24,8 : 1
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 14 mm 8 mm 4 mm 4 mm
Kurbeldruck crank force effort manivelle 190 N 250 N 270 N 360 N
Gewicht weight poids 16,5 kg 22 kg 32 kg 52 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 9
haacon se réserve le droit de modifier les caractéristiques de son matériel.
