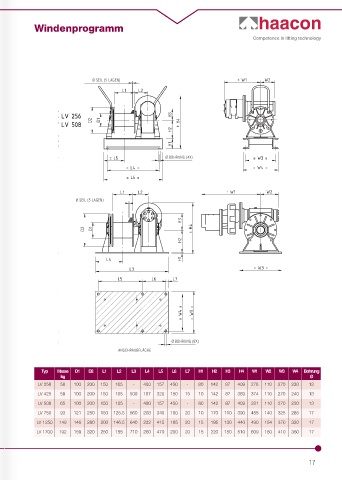

Page 17 - haacon industrieseilwinden
P. 17
Windenprogramm
Competence in lifting technology
Ø SEIL (5 LAGEN)
Ø BOHRUNG (4X)
Ø SEIL (5 LAGEN)
Ø BOHRUNG (6X)
ANSCHRAUBFLÄCHE
Typ Masse D1 D2 L1 L2 L3 L4 L5 L6 L7 H1 H2 H3 H4 W1 W2 W3 W4 Bohrung
kg Ø
LV 256 58 100 200 150 105 - 400 157 450 - 80 142 87 409 278 110 270 230 13
LV 425 59 100 200 150 105 500 187 320 150 15 10 142 87 389 374 110 270 240 13
LV 508 65 100 200 150 105 - 400 157 450 - 80 142 87 409 281 110 270 230 13
LV 750 93 121 250 150 125.5 560 203 340 180 20 10 170 110 390 455 140 325 285 17
LV 1250 149 146 280 200 146.5 640 232 415 185 20 15 195 130 440 490 154 370 320 17
LV 1700 192 159 320 250 155 710 260 470 200 20 15 220 150 510 609 180 410 360 17
17
