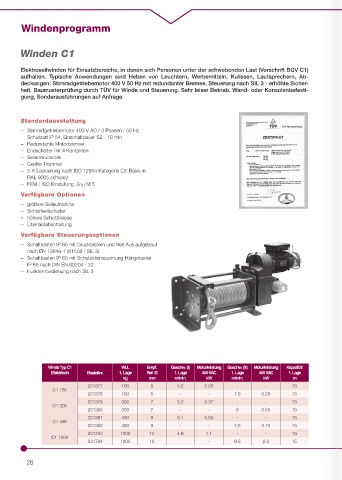

Page 26 - haacon industrieseilwinden

Windenprogramm

Winden C1

Elektroseilwinden für Einsatzbereiche, in denen sich Personen unter der schwebenden Last (Vorschrift BGV C1)
aufhalten. Typische Anwendungen sind Heben von Leuchtern, Werbemitteln, Kulissen, Lautsprechern, Ab-
deckungen: Stirnradgetriebemotor 400 V 50 Hz mit redundanter Bremse, Steuerung nach SIL 3 - erhöhte Sicher-
heit. Baumusterprüfung durch TÜV für Winde und Steuerung. Sehr leiser Betrieb. Wand- oder Konsolenbefesti-
gung, Sonderausführungen auf Anfrage.

Standardausstattung
– Stirnradgetriebemotor 400 V AC / 3 Phasen / 50 Hz
Schutzart IP 54, Einschaltdauer S2 - 10 min
– Redundante Motorbremse
– Endschalter mit 4 Kontakten
– Seilandruckrolle
– Gerillte Trommel
– 2-K Lackierung nach ISO 12944 Kategorie C2-Basis in
RAL 9005 schwarz
– FEM / ISO Einstufung: 2m / M 5

Verfügbare Optionen
– größere Seilaufnahme
– Schlaffseilschalter
– höhere Schutzklasse
– Überlastabschaltung
Verfügbare Steuerungsoptionen
– Schaltkasten IP 65 mit Drucktastern und Not-Aus aufgebaut
nach EN 13849-1 (61508 / SIL 3)
– Schaltkasten IP 65 mit Schutzkleinspannung Hängetaster
IP 65 nach DIN EN 60204 - 32
– Funkfernbedienung nach SIL 3

Winde Typ C1 WLL Empf. Geschw. (I) Motorleistung Geschw. (II) Motorleistung Kapazität
Elektrisch Bestellnr. 1. Lage Seil Ø 1. Lage 400 VAC 1. Lage 400 VAC 1. Lage
kg mm m/min. kW m/min. kW m
231377 160 5 5.2 0.25 - - 15
C1 160
231378 160 5 - - 7.6 0.25 15
231379 300 7 5.2 0.37 - - 15
C1 300
231380 300 7 - - 8 0.55 15
231381 490 9 5.1 0,55 - - 15
C1 490
231382 490 9 - - 7,6 0.75 15
231783 1000 12 4.8 1.1 - - 15
C1 1000
231784 1000 12 - 8.5 2.2 15
