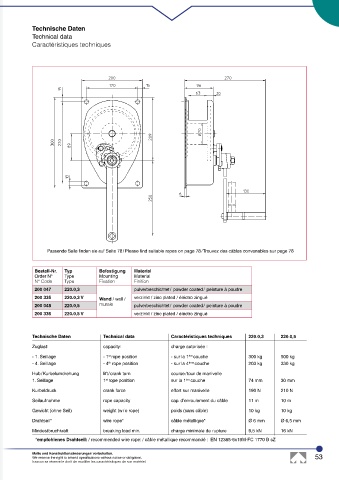

Technische Daten
Technical data
Caractéristiques techniques

Passende Seile finden sie auf Seite 78 / Please find suitable ropes on page 78 / Trouvez des câbles convenables sur page 78

Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
200 047 220.0,3 pulverbeschichtet / powder coated / peinture à poudre
200 335 220.0,3 V Wand / wall / verzinkt / zinc plated / éléctro zingué
200 048 220.0,5 murale pulverbeschichtet / powder coated / peinture à poudre
200 336 220.0,5 V verzinkt / zinc plated / éléctro zingué

Technische Daten Technical data Caractéristiques techniques 220.0,3 220.0,5
Zuglast: capacity: charge autorisée :

st
- 1. Seillage - 1 rope position - sur la 1 ère couche 300 kg 500 kg
- 4. Seillage - 4 rope position - sur la 4 ème couche 203 kg 330 kg
th
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle
1. Seillage 1 rope position sur la 1 ère couche 74 mm 30 mm
st
Kurbeldruck crank force effort sur manivelle 190 N 210 N
Seilaufnahme rope capacity cap. d’enroulement du câble 11 m 10 m
Gewicht (ohne Seil) weight (w / o rope) poids (sans câble) 10 kg 10 kg

Drahtseil* wire rope* câble métallique* Ø 6 mm Ø 6,5 mm
Mindestbruchkraft breaking load min. charge minimale de rupture 9,5 kN 16 kN
*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 53
haacon se réserve le droit de modifier les caractéristiques de son matériel.
