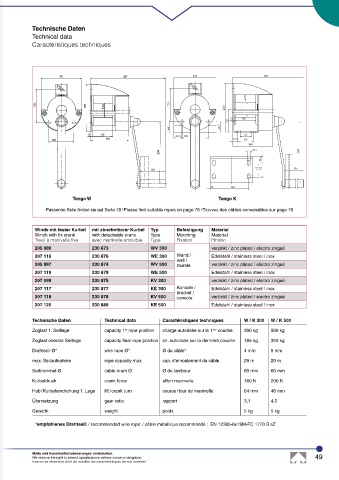

Page 49 - haacon industriehebetechnik

Technische Daten
Technical data
Caractéristiques techniques

Tango W Tango K
Passende Seile finden sie auf Seite 78 / Please find suitable ropes on page 78 / Trouvez des câbles convenables sur page 78

Winde mit fester Kurbel mit abnehmbarer Kurbel Typ Befestigung Material
Winch with fix crank with detachable crank Type Mounting Material
Treuil à manivelle fixe avec manivelle amovible Type Fixation Finition
205 986 230 873 WV 300 verzinkt / zinc plated / electro zingué
207 116 230 876 WE 300 Wand / Edelstahl / stainless steel / inox
wall /
205 987 230 874 WV 500 murale verzinkt / zinc plated / electro zingué
207 119 230 879 WE 500 Edelstahl / stainless steel / inox
207 099 230 875 KV 300 verzinkt / zinc plated / electro zingué
207 117 230 877 KE 300 Konsole / Edelstahl / stainless steel / inox
bracket /
207 118 230 878 KV 500 console verzinkt / zinc plated / electro zingué
207 120 230 880 KE 500 Edelstahl / stainless steel / inox

Technische Daten Technical data Caractéristiques techniques W / K 300 W / K 500
st
Zuglast 1. Seillage capacity 1 rope position charge autorisée sur la 1 couche 300 kg 500 kg
ère
Zuglast oberste Seillage capacity final rope position ch. autorisée sur la dernière couche 185 kg 320 kg
Drahtseil-Ø* wire rope Ø* Ø du câble* 4 mm 5 mm
max. Seilaufnahme rope capacity max. cap. d’enroulement du câble 29 m 20 m

Seiltrommel-Ø cable drum Ø Ø du tambour 60 mm 60 mm
Kurbeldruck crank force effort manivelle 160 N 200 N
Hub / Kurbelumdrehung 1. Lage lift / crank turn course / tour de manivelle 64 mm 46 mm
Übersetzung gear ratio rapport 3,1 4,5

Gewicht weight poids 5 kg 5 kg
*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 49
haacon se réserve le droit de modifier les caractéristiques de son matériel.
