P. 51

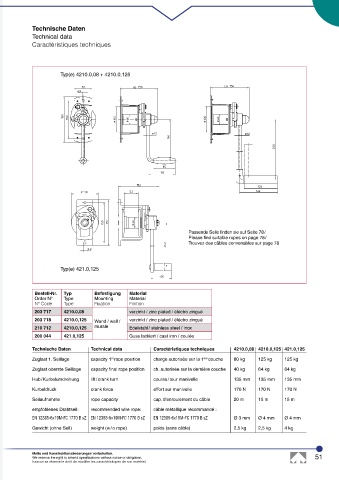

Technische Daten
Technical data
Caractéristiques techniques
Typ(e) 4210.0,08 + 4210.0,125
Passende Seile finden sie auf Seite 78 /
Please find suitable ropes on page 78 /
Trouvez des câbles convenables sur page 78
Typ(e) 421.0,125
Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
203 717 4210.0,08 verzinkt / zinc plated / éléctro zingué
203 718 4210.0,125 Wand / wall / verzinkt / zinc plated / éléctro zingué
210 712 4210.0,125 murale Edelstahl / stainless steel / inox
200 044 421.0,125 Guss lackiert / cast iron / coulée
Technische Daten Technical data Caractéristiques techniques 4210.0,08 4210.0,125 421.0,125
Zuglast 1. Seillage capacity 1 rope position charge autorisée sur la 1 ère couche 80 kg 125 kg 125 kg
st
Zuglast oberste Seillage capacity final rope position ch. autorisée sur la dernière couche 40 kg 64 kg 64 kg
Hub / Kurbelumdrehung lift / crank turn course / tour manivelle 135 mm 135 mm 135 mm
Kurbeldruck crank force effort sur manivelle 170 N 170 N 170 N
Seilaufnahme rope capacity cap. d’enroulement du câble 20 m 15 m 15 m
empfohlenes Drahtseil: recommended wire rope: câble métallique récommandé :
EN 12385-6x19M-FC 1770 B sZ EN 12385-6x19M-FC 1770 B sZ EN 12385-6x19M-FC 1770 B sZ Ø 3 mm Ø 4 mm Ø 4 mm
Gewicht (ohne Seil) weight (w / o rope) poids (sans câble) 2,5 kg 2,5 kg 4 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 51
haacon se réserve le droit de modifier les caractéristiques de son matériel.
