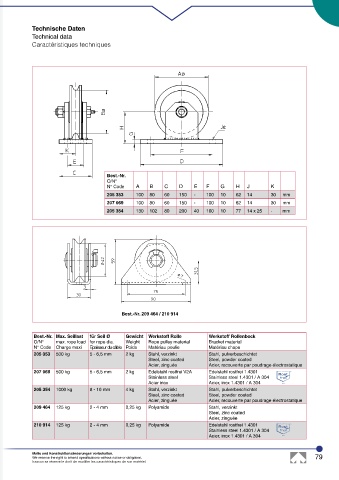

Technische Daten
Technical data
Caractéristiques techniques

Best.-Nr.
O/N°
N° Code A B C D E F G H J K
205 353 100 80 60 150 - 100 10 62 14 30 mm
207 069 100 80 60 150 - 100 10 62 14 30 mm
205 354 130 102 80 200 40 160 10 77 14 x 25 - mm

Best.-Nr. 209 464 / 210 914

Best.-Nr. Max. Seillast für Seil Ø Gewicht Werkstoff Rolle Werkstoff Rollenbock
O/N° max. rope load for rope dia. Weight Rope pulley material Bracket material
N° Code Charge maxi Epaisseur du câble Poids Matériau poulie Matériau chape
205 353 500 kg 5 - 6,5 mm 2 kg Stahl, verzinkt Stahl, pulverbeschichtet
Steel, zinc coated Steel, powder coated
Acier, zinguée Acier, recouverte par poudrage électrostatique
207 069 500 kg 5 - 6,5 mm 2 kg Edelstahl rostfrei V2A Edelstahl rostfrei 1.4301
Stainless steel Stainless steel 1.4301 / A 304
Acier inox Acier, inox 1.4301 / A 304
205 354 1000 kg 8 - 10 mm 4 kg Stahl, verzinkt Stahl, pulverbeschichtet
Steel, zinc coated Steel, powder coated
Acier, zinguée Acier, recouverte par poudrage électrostatique
209 464 125 kg 2 - 4 mm 0,25 kg Polyamide Stahl, verzinkt
Steel, zinc coated
Acier, zinguée
210 914 125 kg 2 - 4 mm 0,25 kg Polyamide Edelstahl rostfrei 1.4301
Stainless steel 1.4301 / A 304
Acier, inox 1.4301 / A 304

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 79
haacon se réserve le droit de modifier les caractéristiques de son matériel.
