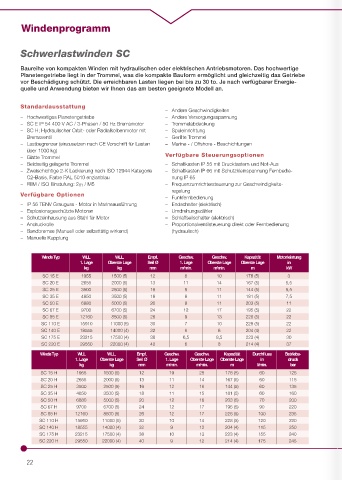

Windenprogramm

Schwerlastwinden SC

Baureihe von kompakten Winden mit hydraulischen oder elektrischen Antriebsmotoren. Das hochwertige
Planetengetriebe liegt in der Trommel, was die kompakte Bauform ermöglicht und gleichzeitig das Getriebe
vor Beschädigung schützt. Die erreichbaren Lasten liegen bei bis zu 30 to. Je nach verfügbarer Energie-
quelle und Anwendung bieten wir Ihnen das am besten geeignete Modell an.

Standardausstattung
– Andere Geschwindigkeiten
– Hochwertiges Planetengetriebe – Andere Versorgungsspannung
– SC E IP 54 400 V AC / 3-Phasen / 50 Hz Bremsmotor – Trommelabdeckung
– SC H; Hydraulischer Orbit- oder Radialkolbenmotor mit – Spuleinrichtung
Bremsventil – Gerillte Trommel
– Lastbegrenzer (einzusetzen nach CE Vorschrift für Lasten – Marine - / Offshore - Beschichtungen
über 1000 kg)
– Glatte Trommel Verfügbare Steuerungsoptionen
– Beidseitig gelagerte Trommel – Schaltkasten IP 55 mit Drucktastern und Not-Aus
– Zweischichtige 2-K Lackierung nach ISO 12944 Kategorie – Schaltkasten IP 66 mit Schutzkleinspannung Fernbedie-
C2-Basis, Farbe RAL 5010 enzianblau nung IP 65
– FEM / ISO Einstufung: 2m / M5 – Frequenzumrichtersteuerung zur Geschwindigkeits-
regelung
Verfügbare Optionen – Funkfernbedienung
– IP 56 TENV Grauguss - Motor in Marineausführung – Endschalter (elektrisch)
– Explosionsgeschützte Motoren – Umdrehungszähler
– Schutzeinhausung aus Stahl für Motor – Schlaffseilschalter (elektrisch)
– Andruckrolle – Proportionalventilsteuerung direkt oder Fernbedienung
– Bandbremse (Manuell oder selbsttätig wirkend) (hydraulisch)
– Manuelle Kupplung

Winde Typ WLL WLL. Empf. Geschw. Geschw. Kapazität Motorleistung
1. Lage Oberste Lage Seil Ø 1. Lage Oberste Lage Oberste Lage in
kg kg mm m/min. m/min. m kW
SC 15 E 1955 1500 (5) 12 8 10 178 (5) 3
SC 20 E 2655 2000 (5) 13 11 14 167 (5) 5,5
SC 25 E 3500 2500 (5) 16 8 11 144 (5) 5,5
SC 35 E 4850 3500 (5) 18 8 11 181 (5) 7,5
SC 50 E 6880 5000 (5) 20 8 11 203 (5) 11
SC 67 E 9700 6700 (5) 24 12 17 195 (5) 22
SC 85 E 12160 8500 (5) 26 9 13 228 (5) 22
SC 110 E 15910 11000 (5) 30 7 10 228 (5) 22
SC 140 E 18555 14000 (4) 32 6 8 204 (4) 22
SC 175 E 23215 17500 (4) 38 6,5 8,5 223 (4) 30
SC 220 E 29550 22000 (4) 40 6 8 214 (4) 37

Winde Typ WLL WLL. Empf. Geschw. Geschw. Kapazität Durchfluss Betriebs-
1. Lage Oberste Lage Seil Ø 1. Lage Oberste Lage Oberste Lage in druck
kg kg mm m/min. m/min. m l/min. bar
SC 15 H 1955 1500 (5) 12 19 25 178 (5) 60 125
SC 20 H 2655 2000 (5) 13 11 14 167 (5) 60 115
SC 25 H 3500 2500 (5) 16 12 16 144 (5) 60 135
SC 35 H 4850 3500 (5) 18 11 15 181 (5) 60 160
SC 50 H 6880 5000 (5) 20 12 16 203 (5) 70 200
SC 67 H 9700 6700 (5) 24 12 17 195 (5) 90 220
SC 85 H 12160 8500 (5) 26 12 17 228 (5) 100 235
SC 110 H 15910 11000 (5) 30 10 14 228 (5) 120 220
SC 140 H 18555 14000 (4) 32 9 12 204 (4) 115 250
SC 175 H 23215 17500 (4) 38 10 13 223 (4) 155 240
SC 220 H 29550 22000 (4) 40 9 12 214 (4) 175 245

22
