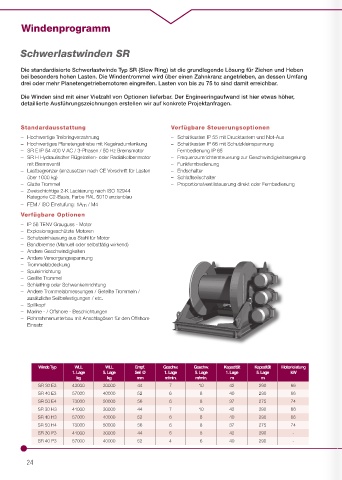

Page 24 - haacon industrieseilwinden

Windenprogramm

Schwerlastwinden SR

Die standardisierte Schwerlastwinde Typ SR (Slew Ring) ist die grundlegende Lösung für Ziehen und Heben
bei besonders hohen Lasten. Die Windentrommel wird über einen Zahnkranz angetrieben, an dessen Umfang
drei oder mehr Planetengetriebemotoren eingreifen. Lasten von bis zu 75 to sind damit erreichbar.

Die Winden sind mit einer Vielzahl von Optionen lieferbar. Der Engineeringaufwand ist hier etwas höher,
detaillierte Ausführungszeichnungen erstellen wir auf konkrete Projektanfragen.

Standardausstattung Verfügbare Steuerungsoptionen
– Hochwertige Treibringverzahnung – Schaltkasten IP 55 mit Drucktastern und Not-Aus
– Hochwertiges Planetengetriebe mit Kegelradumlenkung – Schaltkasten IP 66 mit Schutzkleinspannung
– SR E IP 54 400 V AC / 3-Phasen / 50 Hz Bremsmotor Fernbedienung IP 65
– SR H Hydraulischer Flügelzellen- oder Radialkolbenmotor – Frequenzumrichtersteuerung zur Geschwindigkeits regelung
mit Bremsventil – Funkfernbedienung
– Lastbegrenzer (einzusetzen nach CE Vorschrift für Lasten – Endschalter
über 1000 kg) – Schlaffseilschalter
– Glatte Trommel – Proportionalventilsteuerung direkt oder Fernbedienung
– Zweischichtige 2-K Lackierung nach ISO 12944
Kategorie C2-Basis, Farbe RAL 5010 enzianblau
– FEM / ISO Einstufung: 1Am / M4
Verfügbare Optionen

– IP 56 TENV Grauguss - Motor
– Explosionsgeschützte Motoren
– Schutzeinhausung aus Stahl für Motor
– Bandbremse (Manuell oder selbsttätig wirkend)
– Andere Geschwindigkeiten
– Andere Versorgungsspannung
– Trommelabdeckung
– Spuleinrichtung
– Gerillte Trommel
– Schleifring oder Schwenkeinrichtung
– Andere Trommelabmessungen / Geteilte Trommeln /
zusätzliche Seilbefestigungen / etc.
– Spillkopf
– Marine - / Offshore - Beschichtungen
– Rohrrahmenunterbau mit Anschlagösen für den Offshore
Einsatz

Winde Typ WLL WLL Empf. Geschw. Geschw. Kapazität Kapazität Motorleistung
1. Lage 5. Lage Seil Ø 1. Lage 5. Lage 1. Lage 5. Lage kW
kg kg mm m/min. m/min. m m
SR 30 E3 43000 30000 44 7 10 42 290 66
SR 40 E3 57000 40000 52 6 8 40 290 66
SR 50 E4 73000 50000 56 6 8 37 275 74
SR 30 H3 41000 30000 44 7 10 42 290 66
SR 40 H3 57000 40000 52 6 8 40 290 66
SR 50 H4 73000 50000 56 6 8 37 275 74
SR 30 P3 41000 30000 44 6 8 42 290 -
SR 40 P3 57000 40000 52 4 6 40 290 -
