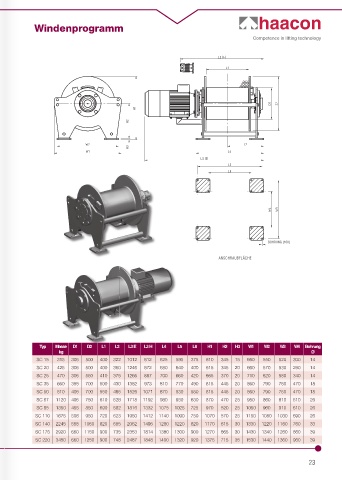

Windenprogramm
Competence in lifting technology
BOHRUNG (16X)
ANSCHRAUBFLÄCHE
Typ Masse D1 D2 L1 L2 L3 E L3 H L4 L5 L6 H1 H2 H3 W1 W2 W3 W4 Bohrung
kg Ø
SC 15 315 305 500 400 322 1012 812 625 595 375 610 345 15 660 550 520 300 14
SC 20 425 305 500 400 360 1246 872 680 640 400 615 345 20 660 570 530 290 14
SC 25 470 305 550 410 375 1266 887 700 660 420 665 370 20 710 620 580 340 14
SC 35 660 355 700 500 430 1382 973 810 770 490 815 445 20 860 790 750 470 18
SC 50 810 405 700 550 465 1526 1071 870 830 550 815 445 20 860 790 750 470 18
SC 67 1120 405 750 610 528 1718 1192 980 930 630 870 470 25 950 860 810 510 26
SC 85 1350 455 850 690 582 1816 1332 1075 1025 725 970 520 25 1050 960 910 610 26
SC 110 1675 508 950 720 623 1950 1412 1140 1090 750 1070 570 25 1150 1080 1030 690 26
SC 140 2245 558 1050 820 685 2062 1495 1280 1220 820 1170 615 30 1330 1220 1160 760 33
SC 175 2920 660 1150 900 735 2353 1814 1380 1300 900 1270 665 30 1430 1340 1260 860 39
SC 220 3450 660 1250 900 748 2487 1848 1400 1320 920 1375 715 35 1530 1440 1360 960 39
