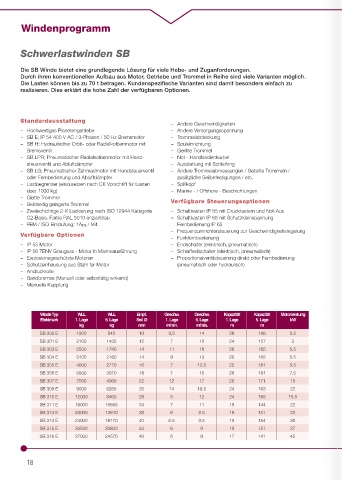

Windenprogramm

Schwerlastwinden SB

Die SB Winde bietet eine grundlegende Lösung für viele Hebe- und Zuganforderungen.
Durch ihren konventionellen Aufbau aus Motor, Getriebe und Trommel in Reihe sind viele Varianten möglich.
Die Lasten können bis zu 70 t betragen. Kundenspezifi sche Varianten sind damit besonders einfach zu
realisieren. Dies erklärt die hohe Zahl der verfügbaren Optionen.

Standardausstattung – Andere Geschwindigkeiten
– Hochwertiges Planetengetriebe – Andere Versorgungsspannung
– SB E; IP 54 400 V AC / 3-Phasen / 50 Hz Bremsmotor – Trommelabdeckung
– SB H; Hydraulischer Orbit- oder Radialkolbenmotor mit – Spuleinrichtung
Bremsventil – Gerillte Trommel
– SB LPR; Pneumatischer Radialkolbenmotor mit Hand- – Not - Handbedienkurbel
steuerventil und Abluftdämpfer – Ausstattung mit Schleifring
– SB LG; Pneumatischer Zahnradmotor mit Handsteuer ventil – Andere Trommelabmessungen / Geteilte Trommeln /
oder Fernbedienung und Abluftdämpfer zusätzliche Seilbefestigungen / etc.
– Lastbegrenzer (einzusetzen nach CE Vorschrift für Lasten – Spillkopf
über 1000 kg) – Marine - / Offshore - Beschichtungen
– Glatte Trommel
– Beidseitig gelagerte Trommel Verfügbare Steuerungsoptionen
– Zweischichtige 2-K Lackierung nach ISO 12944 Kategorie – Schaltkasten IP 55 mit Drucktastern und Not-Aus
C2-Basis, Farbe RAL 5010 enzianblau – Schaltkasten IP 66 mit Schutzkleinspannung
– FEM / ISO Einstufung: 1Am / M4 Fernbedienung IP 65
– Frequenzumrichtersteuerung zur Geschwindigkeitsregelung
Verfügbare Optionen – Funkfernbedienung
– IP 55 Motor – Endschalter (elektrisch, pneumatisch)
– IP 56 TENV Grauguss - Motor in Marineausführung – Schlaffseilschalter (elektrisch, pneumatisch)
– Explosionsgeschützte Motoren – Proportionalventilsteuerung direkt oder Fernbedienung
– Schutzeinhausung aus Stahl für Motor (pneumatisch oder hydraulisch)
– Andruckrolle
– Bandbremse (Manuell oder selbsttätig wirkend)
– Manuelle Kupplung

Winde Typ WLL WLL Empf. Geschw. Geschw. Kapazität Kapazität Motorleistung
Elektrisch 1. Lage 5. Lage Seil Ø 1. Lage 5. Lage 1. Lage 5. Lage kW
kg kg mm m/min. m/min. m m
SB 300 E 1200 845 10 9,5 14 26 168 2.2
SB 301 E 2100 1435 12 7 10 24 157 3
SB 303 E 2500 1740 14 11 16 26 165 5.5
SB 304 E 3100 2160 14 9 13 26 165 5.5
SB 305 E 4000 2770 16 7 10.5 25 161 5.5
SB 306 E 5500 3970 18 7 10 28 181 7.5
SB 307 E 7000 4960 22 12 17 26 171 15
SB 309 E 9000 6285 26 14 19.5 24 163 22
SB 310 E 12000 8460 28 8 12 24 168 18.5
SB 311 E 16000 10655 34 7 11 19 144 22
SB 313 E 20000 13610 38 6 8.5 19 151 22
SB 314 E 24000 16170 40 6.5 9.5 19 154 30
SB 315 E 30500 20800 44 6 9 19 151 37
SB 316 E 37000 24570 48 6 9 17 141 45
