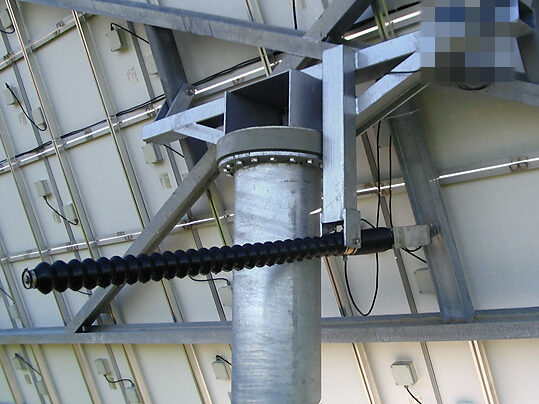

Spindelwinden

Spindelwinde 2088.3

Spindelwinde handbetrieben, mit selbsthemmendem Trapezgewinde, mit zusätzlichem Fallhub

robuste Vierkantrohr-Konstruktion
selbsthemmende Trapezgewindespindel
wartungsfreies Kegelradgetriebe
leichte, sichere Bedienung
montagefreundlich
für Druckbelastung

Optional:

Zug/Druckbelastung
abweichende Hub- und Bauhöhe
andere Fußformen
andere Kurbeln
zusätzliche Befestigungsmöglichkeiten

Technische Daten
Variante	mit Fallhub
zulässige Last (Druck)	3000 kg
Bauhöhe	670 mm
Hub	350 mm
Fallhub (absteckbar 5x60 mm)	300 mm
Hub / Kurbelumdrehung	2,2 mm
Kurbeldruck	260 N
Übersetzung	1 : 1,83
Gewicht	17 kg
Bestellnummer (mit Fallhub)	203323 mit abnehmbarer Kurbel und allseitig neigbarer Fußplatte (Typ 2088.3)
Bestellnummer (mit Fallhub)	207769 ohne Kurbel, mit allseitig neigbarer Fußplatte (Typ 2083.3)
Bestellnummer (mit Fallhub)	203477 mit Abgangswelle für paarweisen Einsatz ohne Kurbel (Typ 2087.3)

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

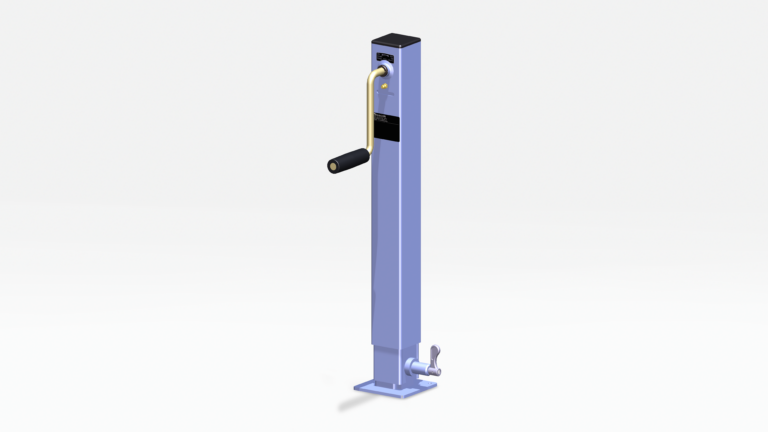

Spindelwinde 2088.1

Spindelwinde 1 t Last, mit zusätzlichem Fallhub

Produktdetails

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2088.1

Spindelwinde handbetrieben, mit selbsthemmendem Trapezgewinde, mit zusätzlichem Fallhub

robuste Vierkantrohr-Konstruktion
selbsthemmende Trapezgewindespindel
wartungsfreies Kegelradgetriebe
leichte, sichere Bedienung
montagefreundlich
für Druckbelastung

Optional:

Zug/Druckbelastung
abweichende Hub- und Bauhöhe
andere Fußformen
andere Kurbeln
zusätzliche Befestigungsmöglichkeiten

Technische Daten
Variante	mit Fallhub
zulässige Last (Druck)	1000 kg
Bauhöhe	525 mm
Hub	300 mm
Fallhub (absteckbar 5x60 mm)	300 mm
Hub / Kurbelumdrehung	1,9 mm
Kurbeldruck	140 N
Übersetzung	1 : 1,6
Gewicht	5,5 kg

Bestellnummer (mit Fallhub)	203520 mit fester Kurbel und Fußplatte (Typ 2088.1)
Bestellnummer (mit Fallhub)	203473 mit abnehmbarer Kurbel (Typ 2083.1)
Bestellnummer (mit Fallhub)	202579 ohne Kurbel (Typ 2083.3)
Bestellnummer (mit Fallhub)	203475 mit Abgangswelle für paarweisen Einsatz ohne Kurbel (Typ 2087.1)

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2088.05

Spindelwinde 0,5 t Last, mit zusätzlichem Fallhub

Produktdetails

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2088.05

Spindelwinde handbetrieben, mit selbsthemmendem Trapezgewinde, mit zusätzlichem Fallhub

robuste Vierkantrohr-Konstruktion
selbsthemmende Trapezgewindespindel
wartungsfreies Kegelradgetriebe
leichte, sichere Bedienung
montagefreundlich
für Druckbelastung

Optional:

Zug/Druckbelastung
abweichende Hub- und Bauhöhe
andere Fußformen
andere Kurbeln
zusätzliche Befestigungsmöglichkeiten

Technische Daten
Variante	mit Fallhub
zulässige Last (Druck)	500 kg
Bauhöhe	500 mm
Hub	300 mm
Fallhub (absteckbar 5x60 mm)	200 mm
Hub / Kurbelumdrehung	3 mm
Kurbeldruck	140 N
Übersetzung	1 : 1
Gewicht	4 kg
Bestellnummer (mit Fallhub)	203467 mit fester Kurbel und Fußplatte (Typ 2088.0,5)
Bestellnummer (mit Fallhub)	203472 mit abnehmbarer Kurbel (Typ 2083.0,5)
Bestellnummer (mit Fallhub)	202578 ohne Kurbel (Typ 2083.0,5)
Bestellnummer (mit Fallhub)	203474 mit Abgangswelle für paarweisen Einsatz ohne Kurbel (Typ 2087.0,5)

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2048.3

Spindelwinde 3 t Last, mit allseitig neigbarer Fußplatte

Produktdetails

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2048.3

Spindelwinde handbetrieben, mit selbsthemmendem Trapezgewinde

robuste Vierkantrohr-Konstruktion
selbsthemmende Trapezgewindespindel
wartungsfreies Kegelradgetriebe
leichte, sichere Bedienung
montagefreundlich
für Druckbelastung

Optional:

Zug/Druckbelastung
abweichende Hub- und Bauhöhe
andere Fußformen
andere Kurbeln
zusätzliche Befestigungsmöglichkeiten

Technische Daten
Variante	ohne Fallhub
zulässige Last (Druck)	3000 kg
Bauhöhe	720 mm
Hub	350 mm
Fallhub (absteckbar 5x60 mm)
Hub / Kurbelumdrehung	2,2 mm
Kurbeldruck	260 N
Übersetzung	1 : 1,83
Gewicht	21 kg
Bestellnummer (ohne Fallhub)	203509 mit abnehmbarer Kurbel und allseitig neigbarer Fußplatte (Typ 2048.3)
Bestellnummer (ohne Fallhub)	202616 ohne Kurbel, mit allseitig neigbarer Fußplatte (Typ 2044.3)
Bestellnummer (ohne Fallhub)	203567 mit Abgangswelle für paarweisen Einsatz ohne Kurbel (Typ 2047.3)

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2048.1

Spindelwinde 1 t Last

Produktdetails

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2048.1

Spindelwinde handbetrieben, mit selbsthemmendem Trapezgewinde

robuste Vierkantrohr-Konstruktion
selbsthemmende Trapezgewindespindel
wartungsfreies Kegelradgetriebe
leichte, sichere Bedienung
montagefreundlich
für Druckbelastung

Optional:

Zug/Druckbelastung
abweichende Hub- und Bauhöhe
andere Fußformen
andere Kurbeln
zusätzliche Befestigungsmöglichkeiten

Technische Daten
Variante	ohne Fallhub
zulässige Last (Druck)	1000 kg
Bauhöhe	585 mm
Hub	300 mm
Fallhub (absteckbar 5x60 mm)
Hub / Kurbelumdrehung	1,9 mm
Kurbeldruck	140 N
Übersetzung	1 : 1,6
Gewicht	7,5 kg
Bestellnummer (ohne Fallhub)	203522 mit fester Kurbel und Fußplatte (Typ 2048.1)
Bestellnummer (ohne Fallhub)	203565 mit abnehmbarer Kurbel (Typ 2044.1)
Bestellnummer (ohne Fallhub)	203566 mit Abgangswelle für paarweisen Einsatz ohne Kurbel (Typ 2047.1)
Bestellnummer (ohne Fallhub)	201459 Anschweißplatten

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2048.05

Spindelwinde 0,5 t Last

Produktdetails

Zusätzliche Informationen

Betriebsanleitung

Checkliste Spindelwinden

Spindelwinden

Spindelwinde 2048.05

Spindelwinde handbetrieben, mit selbsthemmendem Trapezgewinde

robuste Vierkantrohr-Konstruktion
selbsthemmende Trapezgewindespindel
wartungsfreies Kegelradgetriebe
leichte, sichere Bedienung
montagefreundlich
für Druckbelastung

Optional:

Zug/Druckbelastung
abweichende Hub- und Bauhöhe
andere Fußformen
andere Kurbeln
zusätzliche Befestigungsmöglichkeiten

Technische Daten
Variante	ohne Fallhub
zulässige Last (Druck)	500 kg
Bauhöhe	500 mm
Hub	300 mm
Fallhub (absteckbar 5x60 mm)
Hub / Kurbelumdrehung	3 mm
Kurbeldruck	140 N
Übersetzung	1 : 1
Gewicht	5,5 kg
Bestellnummer	203466 mit fester Kurbel und Fußplatte (Typ 2048.0,5)
Bestellnummer	203468 mit abnehmbarer Kurbel (Typ 2044.0,5)
Bestellnummer	202620 ohne Kurbel (Typ 2044.0,5)
Bestellnummer	203469 mit Abgangswelle für paarweisen Einsatz ohne Kurbel (Typ 2047.0,5)
Bestellnummer	201459 Anschweißplatten
