Zahnstangenwinden: Alles über Funktionsweise und Einsatzbereiche

Eine Zahnstangenwinde ist ein mechanisches Hebezeug. Mittels einer Handkurbel wird ein Zahnrad entlang einer Zahnstange bewegt. Das Zahnrad ist in einem Schaft, welcher über der Zahnstange gleiten kann, gelagert. In diesem Schaft ist ebenfalls das Zahnrad gelagert, so dass sich der Schaft beim Drehen der Handkurbel relativ zur Zahnstange in Längsrichtung verschiebt. Stellt man eine Zahnstangenwinde zwischen zwei zu bewegende Teile, so kann man diese auseinander drücken. Damit die anstehende Last die Zahnstangenwinde beim Auslassen der Handkurbel nicht zurückdrückt, ist in der Regel eine Lastsperre oder ein selbsthemmendes Getriebe in die Zahnstangenwinde integriert.

haacon_Holzschaftwinden

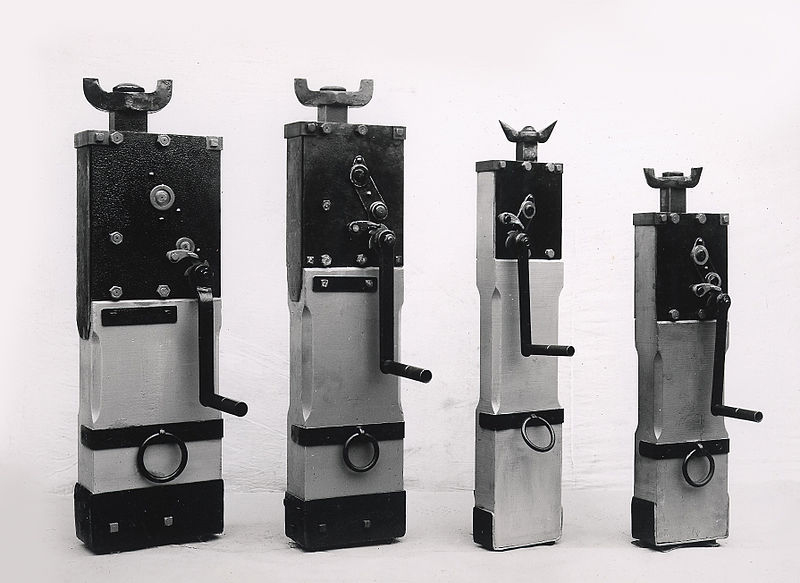

Alte Holzschaftwinden der Firma haacon

Die ersten und ältesten Produkte der Fa. haacon waren die Holzschaftwinden, die mit einer Zahnstange angetrieben wurden und vorrangig in Steinbrüchen, Fuhr- und Sägewerken ihre Verwendung fanden. Diese Holzschaftwinden wurden zu Zahnstangenwinden und Stahlwinden weiterentwickelt. Da diese Winde einerseits universell einsetzbar und sehr einfach zu bedienen ist und andererseits wenig Platz benötigt, wird sie beispielsweise im Katastrophenschutz, beim Technischen Hilfswerk sowie bei der Feuerwehr häufig verwendet.

Maximale Flexibilität: Anwendungsbereiche und Einsatzmöglichkeiten von Zahnstangenwinden

Zahnstangenwinden finden in verschiedenen Branchen und Anwendungen breite Verwendung, wenn es darum geht, Materialien anzuheben oder abzusenken. Im Folgenden werden einige der gängigsten Anwendungsbereiche von Zahnstangenwinden aufgeführt.

Industrie

In der Industrie werden Zahnstangenwinden oft genutzt, um Materialien während des Produktionsprozesses anzuheben oder abzusenken. Beispielsweise kommen sie zum Einsatz, um schwere Gegenstände auf eine höhere Ebene zu heben, um sie dort zu bearbeiten oder zu montieren. Zahnstangenwinden werden ebenfalls häufig in der Herstellung von Fahrzeugen, Flugzeugen, Schiffen und anderen großen Maschinen verwendet.

Landwirtschaft

In der Landwirtschaft werden Zahnstangenwinden oft in Kombination mit Traktoren und anderen landwirtschaftlichen Maschinen verwendet, um schwere Lasten zu heben und zu bewegen. Sie finden Anwendung beim Beladen von Heuballen auf Anhänger oder beim Transport landwirtschaftlicher Geräte auf Felder. Zahnstangenwinden können auch in Melkständen eingesetzt werden, um Kühe auf die richtige Höhe anzuheben.

Gebäudetechnik

In der Gebäudetechnik kommen Zahnstangenwinden zum Einsatz, um schwere Gegenstände wie Klimaanlagen, Heizkörper oder elektrische Schaltanlagen anzuheben oder zu bewegen. Sie werden auch in Aufzügen verwendet, um das Gewicht des Aufzugs zu tragen und eine präzise Positionierung zu gewährleisten.

Privater Bereich

Auch im privaten Bereich werden Zahnstangenwinden häufig genutzt, beispielsweise in Garagen oder Werkstätten, um schwere Gegenstände wie Autos oder Motorräder anzuheben.

Produkt- und Variantenübersicht für vielseitige Anwendungen

Stahlwinden

Eine Stahlwinde ist eine mobile Ausführung einer Zahnstangenwinde. Die große Fussplatte am unteren Ende der Zahnstange gewährleistet einen sicheren Stand der freistehenden Stahlwinde. Die anzuhebende Last wird am Kopf oder der Hubklaue des hebenden Gehäuses aufgenommen. Durch Betätigung der Handkurbel bewegt sich das Gehäuse auf der stehenden Zahnstange, die Last hebt bzw. senkt sich. Geometrische Ausführung und einzusetzende Werkstoffe sind in der DIN 7355 ‚Stahlwinden‘ geregelt.

Zahnstangenwinden

Zahnstangenwinden basieren auf dem Wirkprinzip und den Bauteilen der Stahlwinden. Das Gehäuse der Zahnstangenwinde ist beidseitig geöffnet, um eine lange Zahnstange durchzutreiben. Die maximale Zahnstangenlänge hängt hauptsächlich vom Ausknickverhalten bei Druckbelastung ab. Der manuelle Antrieb der Zahnstangenwinde kann entweder das Gehäuse oder die Zahnstange bewegen, je nach Art der Befestigung. Zug- oder Druckbelastungen sind möglich, und mit einer doppelwirkenden Bremse oder einem selbsthemmenden Getriebe sogar beides an derselben Winde. Die Zahnstangenwinden der Standardbaureihen 1624, 1685 und 012 werden normalerweise ohne Befestigungsmöglichkeit geliefert und vom Kunden selbst vervollständigt. Eine Anpassung nach Kundenwunsch ist auf Anfrage möglich.

Kundenspezifische Anpassungen für Zahnstangenwinden nach Ihren Wünschen

Basierend auf den Standard-Typenreihen sind, abhängig von spezifischen Kundenwünschen, Variationen aller Ausführungen möglich. Am häufigsten sind Änderungswünsche an den Befestigungsschnittstellen, im Bereich des Kurbelantriebs (verschiedene Kurbelvariationen, Handräder, etc.) oder Variationen der Zahnstangen- bzw. Hublänge. Bei Veränderungen der Zahnstangenlänge muss die mögliche Druckbelastung hinsichtlich Knickung geprüft und ggf. reduziert werden. Unter bestimmten Voraussetzungen ist auch ein motorischer Antrieb umsetzbar.

Zahnstangenwinde Sonderanfertigung mit Motor

Zahnstangenwinden in Aktion: Anwendungsbeispiele für effizientes Heben und Bewegen

Zahnstangewinde zum Öffnen einer schweren Klappe
Zahnstangenwinde zum Heben und Senken
Zahnstangenwinde Basis 1624
Alte Zahnstangewinde in der Gartenarbeit
Zahnstangenwinde zum stützen von Lasten
Zahnstangenwinde Basis 1624
Zahnstangenwinde

Hochleistungs-Zahnstangenwinden: Optimal für eine breite Palette von Anwendungen
